機能の概要

「寸法値の優先」が設定されている寸法を選択します。対象寸法がある場合、計測値したい場合は戻します。（ver6.2.0 から）

コマンドアクセス

• ボタン：
• リボン： [Gizmo]タブ-[寸法値チェック]
• メニュー： [GZ-Tool]-[寸法値チェック]
• コマンド入力 ： GZ:CheckDim
• エイリアス ： なし
• ショートカット ： なし

操作

1. 実行する。
2. 図形を選択する。（寸法値が上書きされている図形しか選択されません。）
3. 選択を確定したときに、図形がハイライトされた状態になる。

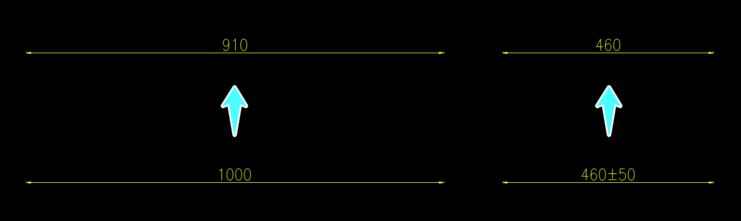

4. 寸法値が上書きされている図形があった場合、上書き値を計測値に変更するかどうか聞いてくるので、変更するならはい（Yes）、しないならいいえ（No）を指示する。
5. 「はい」の場合、寸法の上書き値が除去される。

---

関連コマンド

• Dimstyle
